Wanner Hydra-Cell pompen zijn hydraulisch gebalanceerde membraanpompen, gemaakt voor hoge drukken en lage stress.
Het is een asafdichtingsloze pomp. Doordat het product volledig gescheiden is van het aandrijfgedeelte, is de pomp geschikt voor een ongekend breed aantal toepassingen.
Wanner Hydra-Cell pompen kunnen viskeuze producten verpompen, producten met vaste delen (max. 1,5 mm) en producten met een hoge temperatuur (max. 130°C), dit in combinatie met drukken tot 310 bar G.
De pompen hebben een zeer hoog rendement (80-90%), een zeer breed toerenbereik (100-1500 opm) en zijn leverbaar in capaciteiten van 1 liter/uur tot maximaal 9.000 liter/uur bij een maximale druk van 175 bar G (T-serie tot 310 bar). De levens-cycluskosten (Life Cycle Cost) zijn laag. Vaak verdient zich de aanschaf in het 1e jaar al terug, door lagere bedrijfskosten.
De Wanner Hydra-Cell pomp dankt zijn naam aan de aandrijving achter het membraan: de Hydra-Cell™.

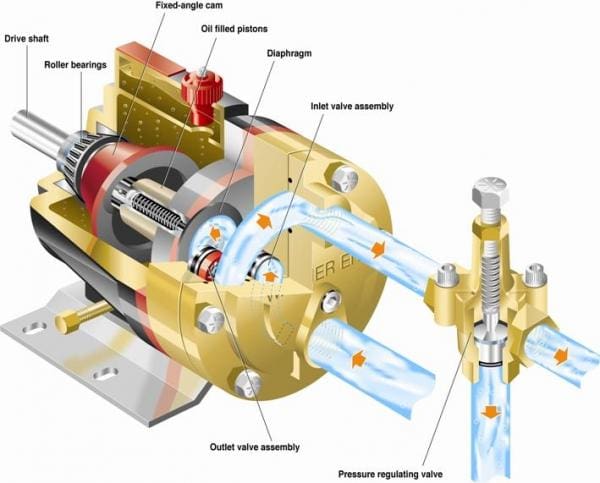

Deze Hydra-CellTM is een samenstelling van een plunjer en veren waarmee de oscillerende beweging van de membranen [diaphragms] wordt opgewekt. De plunjers worden aangedreven door een roterende wankelschijf [fixed angle cam] op de aandrijfas [drive shaft], dit aandrijfgedeelte ligt in een met olie gevulde behuizing en zet de roterende beweging van de aandrijving om in een lineaire beweging van de plunjers.Met deze lineaire beweging wordt een constante verplaatsing verkregen waardoor per omwenteling een constant volume door het membraan verplaatst wordt.
Meestal heeft een pomp 3 tot 5 membranen waardoor een pulsatie-arme flow ontstaat. Behalve dat de membranen de vloeistof verpompen zorgen ze tevens voor de absolute scheiding tussen deze te verpompen vloeistof en de olie in het aandrijfgedeelte.
De kleppen in de zuig- [inlet valve assembly] en persopening [outlet valve assembly] van de pomp zorgen ervoor dat de vloeistof door de juiste poort geleid wordt.
Doordat er altijd een gelijke druk voor en achter het membraan heerst (immers oliedruk en persdruk zijn aan elkaar gelijk) is het membraan hydraulisch onbelast, zelfs bij hoge drukken. Een betrouwbare en langdurige standtijd van de pomp is hiervan het gevolg.
Kijk ook op ons youtubekanaal voor een filmpje dat de werking van de Wanner Hydra-Cell pomp toont.
9 redenen om te kiezen voor de Wanner Hydra-Cell pomp:
1. geringe slijtage in het pompgedeelte, ongeacht de te verpompen producten
2. gelijkmatige opbrengst, pulsatiearm
3. onbelaste membranen door hydraulische balancering
4. geen as- of plunjerafdichting, dus geen lekkage !
5. compacte inbouwmaat in verhouding tot de capaciteit
6. onbeperkt drooglopen vormt geen bezwaar
7. lange standtijden, zelfs in zeer moeilijke toepassingen
8. gering onderhoud, servicevriendelijke constructie
9. grote variëteit aan materialen (huis: RVS, brons, gietijzer, Hastelloy
en vele soorten kunststof) en ook voor membranen bijna alle kwaliteiten
materiaal mogelijk (ook PTFE behoort tot het standaardpakket).
