Case
Onze klant zocht een betrouwbare oplossing voor een polymerisatieproces waarbij een polymeer in kring via de reactor wordt verpompt tijdens de reactie.
Extra uitdagingen hierbij:
•De viscositeit loopt tijdens de reactie continue op van 25 tot 18.000 mPas
•Na batch moeten de installatie én pomp gespoeld worden
met spoelmiddel (1 mPas)
•Het oplosmiddel wordt met dezelfde pomp rondgepompt
Onze oplossing:
Er werd gekozen voor een roestvrijstalen MAAG tandwielpomp met verwarmingsmantel en dubbele glijringdichting. De aandrijving werd zodanig gekozen dat tijdens het polymerisatieproces de pomp lage toerentallen kan draaien maar tijdens spoelen een veel hoger toerental kan draaien.
Hierbij werd rekening gehouden met de benodigde koppels bij iedere stap in het proces alsook bij het spoelen. De aandrijving levert echter óók genoeg koppel voor een eventuele koude opstart met hoog viskeus polymeer (55.000 mPas).
De dubbele glijringdichting werd aangesloten op een thermosyphon seal systeem, dat uitgerust is met koelspiraal en niveaumeting. Het volume van het drukvat voor het sealsysteem is zodanig gekozen dat de pomp bij normaal bedrijf en goed werkende dichting minimaal 6 maanden kan draaien zonder dat het sealsysteem nagevuld moet worden. Het sealsysteem is echter uitgerust met een handvulpomp en kan daardoor zonder het stopzetten van de installatie nagevuld worden.
De keuze van de koppeling werd vooraf door de klant bepaald. Hierdoor was een compacte en uitlijningsvrije bouwwijze met sokkel niet mogelijk en moest de pomp met de aandrijving samengebouwd worden op een grondplaat. Het sealsysteem is daarom ook op de grondplaat bevestigd.
Bijzonderheden:
•De pomp is met stelschroeven bevestigd op de grondplaat
voor optimale positionering
•Steunvoet ter ondersteuning van de motor
•Geïntegreerde lekbak
•Geïntegreerde hijsogen voor eenvoudige plaatsing
•Grout holes zijn voorzien om de onderzijde te vullen met beton
voor extra stabiliteit

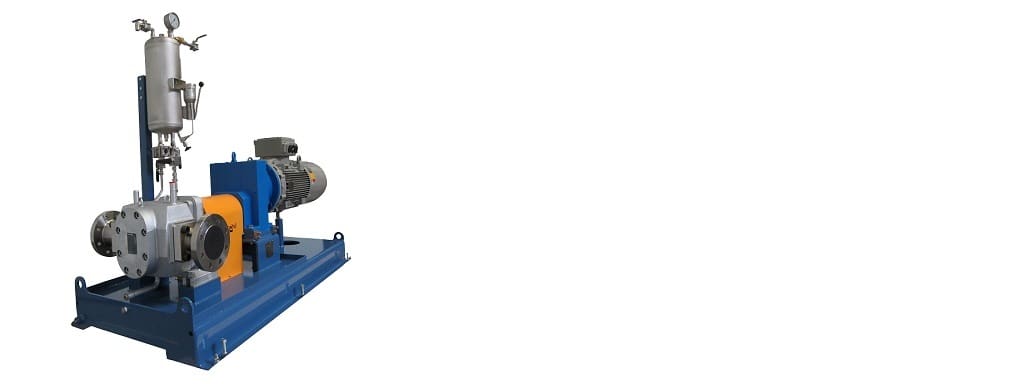

Leveringsomvang:
Pomp : Roestvrijstalen TX 110/110 Therminox® van MAAG
met verwarmingsmantel en dubbele glijringdichting
Seal systeem : Type thermosyphon van Aerni met koelspiraal, niveaumeting
en handvulpomp
Aandrijving : Siemens reductor met e-motor
