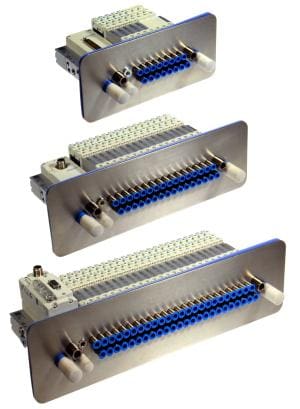

Ebora Process Automation ontwikkelde samen met Festo voor de VTUG ventieleilanden een Pneumapole doorvoerplaat. Deze is speciaal ontworpen voor toepassing in een hygiënische omgeving. De functionaliteit van het ventieleiland VTUG in combinatie met de Pneumapole, maakt dit voor de CPV ventieleilanden met doorvoerplaat een waardige opvolger.
Het grote voordeel van de Pneumapole is dat deze de uitsnede in de schakelkast afdekt. Zo is de uitsnede zelf tegen corrosie beschermd en ontstaan bij de doorvoerplaat geen dode hoeken. Ook blijft eventueel vuil aan de buitenkant zichtbaar.
Een andere plus is dat u geen extra ruimte in de schakelkast dient te reserveren, omdat u het ventieleiland met Pneumapole vanaf de buitenkant van de kast naar binnen schuift.
De paneelbouwer verzorgt alleen de elektrische aansluitingen, terwijl hij de pneumatische kennis aan een collega in het veld kan overlaten.
De Pneumapole doorvoerplaat is van roestvaststaal 304 met een ruwheid <0.8um. De blauwe siliconen afdichting maakt de kast geheel waterdicht en zo hygiënisch mogelijk.
Eigenschappen:
Aantal ventielplaatsen: 4, 8, 12, 16 en 24
Max. mogelijk aantal 3/2-weg functies (2 per ventielplaats): 48
Max. mogelijk aantal 5/2-weg of 5/3-weg functies: 24
Uitvoeringen van de Pneumapole:
VTUG10 380 l/min (3, 4 en 6* mm push-in, messing vernikkeld)
VTUG14 700 l/min (4, 6 en 8* mm push-in, messing vernikkeld)
VTUG18 1300 l/min (6, 8 en 10* mm push-in, messing vernikkeld)
* Standaard
Elektrische aansluiting: 24 VDC
Beschikbare veldbussen:
• Profinet
• Profibus
• Can-Open
• Device Net
• EtherCat
• CC-Link
• IO-link
Andere kenmerken
• Vacuüm en drukventielen in 1 ventieleiland
• Meerdere drukzones in 1 ventieleiland
• Ideaal voor lage druk applicaties door externe stuurlucht
• Geschikt voor max. 10 bar en 60 °C
• Energie-efficiënt door verlaagde houd stroom
• 360° status LED
• Ventielen eenvoudig uitwisselbaar
