De nieuwe webshop voor kijkglazen

icon.highlightedarticle.dark Tech & Productie
41 bekeken Laatste wijziging: 8 mei 2023

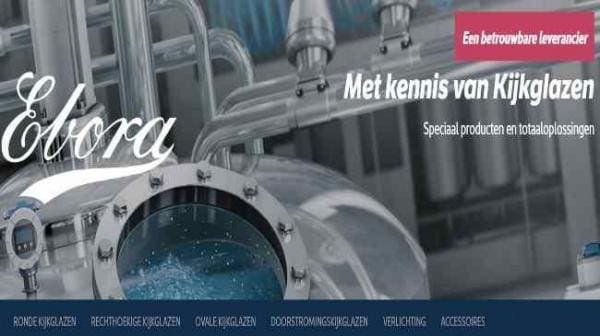

Article image of: De nieuwe webshop voor kijkglazen

Ebora Process Automation introduceert een webshop voor kijkglazen in vele uitvoeringen. De site bevat 4 hoofdgroepen: Ronde kijkglazen; Rechthoekige kijkglazen; Ovale kijkglazen en Doorstromingskijkglazen
Het assortiment bevat kijkglasarmaturen van vacuum tot hoge druk en/of temperatuurtoepassingen.

Een kijkglastoestel, ook wel controletoestel of inspectietoestel genaamd is een venster in een leiding, ketel, tank of silo voor het visueel waarnemen van de aanwezigheid, stroming of het niveau van een medium. Hiermee kan men een apparaat of het gehele proces controleren / inspecteren.

De inlaskijkglazen bestaan over het algemeen uit een RVS of stalen basisflens (blokflens, lasflens) en een dekflens, 2 dichtingen en het glas. De flenzen worden middels bouten op elkaar gemonteerd.

De kijkglazen in het leidingsysteem (inline montage) kunnen geleverd worden met verschillende procesaansluitingen zoals flenzen, draadaansluiting of lasaansluitingen.

Voor het glas kiest men afhankelijk van de druk, temperatuur en het medium vaak voor een van de twee meest toegepaste glazen van borosilicaatglas of natronkalkglas. Ebora kan voor u met deze gegevens de minimale dikte van het glas laten berekenen.

Houdt u er wel rekening mee dat, in tegenstelling tot wat iedereen denkt, ieder kijkglas aan slijtage onderhevig is.Wij adviseren u daarom regelmatig het glas te controleren en altijd reserve glas en dichtingen mee te bestellen.

Indien de veiligheid in het gedrang kan komen kunt u ook altijd dubbel glas toepassen. Bij dubbel glas is het glas altijd zo uitgelegd dat het de gehele druk kan weerstaan. Bij agressieve media of stoom, adviseren we het toevoegen van een mica schijf om het glas te beschermen!

Transparante media zijn wat moeilijker waarneembaar. Hier heeft men het volgende op bedacht. In de rechthoekige kijkglazen past men dan vaak reflexglas toe. Dit is een glas met aan de binnenkant ribbels. De brekingsindex van het medium maakt dan zelfs de heldere media zichtbaar. Bij de andere kijkglazen past men in dat geval vaak een flap, kogel of rotor toe om de stroming van de heldere transparante media aan te tonen.

Een kijkglas kan ook worden uitgevoerd met verlichting om beter in de tank of leiding te kunnen kijken.

Indien het medium voor afzetting in het kijkglas kan zorgen kan men een wisser of spoeier toepassen. Deze opties vernemen wij graag voor bestelling omdat hiervoor het glas aangepast dient te worden. Hetzelfde geldt voor toepassing van verlichting, omdat hiervoor de flens wordt voorzien van extra boringen.

Installatie richtlijn:
Na het lassen van de basisflens op / in het drukvat, moet het afdichtingsvlak gecontroleerd worden op vervormingen! Nabewerking kan nodig zijn!

De drukklasse houdt geen rekening met de basis flens. Deze zal samen met het drukvat volgens AD 2000 instructies B9 of een gelijkwaardige norm gecontroleerd dienen te worden!
