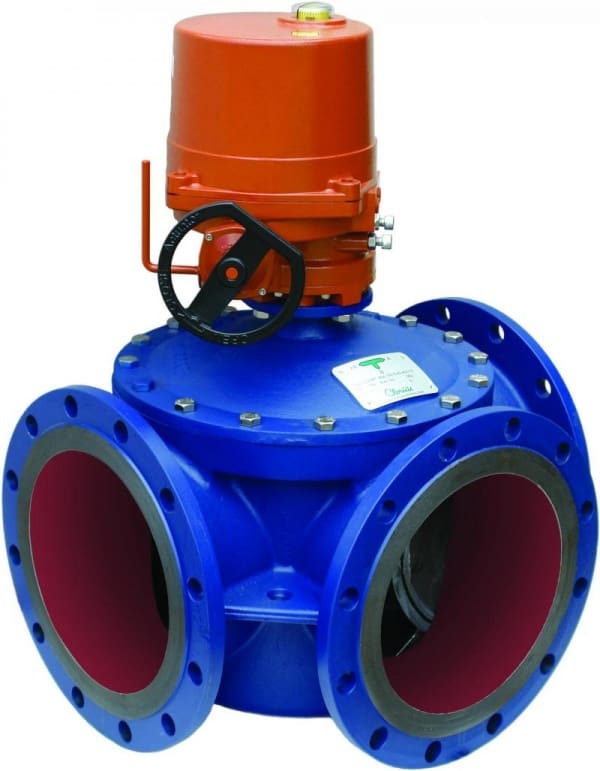

Een drieweg ventiel vraagt in een installatie over het algemeen veel ruimte en heeft een behoorlijk gewicht. Dit komt mede door de poort aan de onderzijde van het ventiel en de lineaire aandrijving. Clorius Controls heeft deze opmerkingen ter harte genomen en een nieuw ventiel ontwikkeld.
Door de opbouw en de werking in het ventiel te veranderen, is het mogelijk geworden om de onder poort aan de onderzijde te verplaatsen naar de zijkant. Hierdoor kan het ventiel vlak op de grond worden neergezet. Daarnaast is de hoogte van het ventiel nauwelijks groter dan de flensmaat.
In tegenstelling tot de conventionele techniek, gaat de regeling in het ventiel middels een roterend segment (roterende disc). In de conventionele techniek wordt gewerkt met een plug en een zitting die lineair ten opzichte van elkaar bewegen. Door dit nieuwe ontwerp zijn er zeer grote kvs-waarde mogelijk in het ventiel. De aandrijvingen zijn roterend geworden, en kunnen daarom compacter en lichter uitgevoerd worden.
Eigenschappen:
– Uniek en compact design
– Eenvoudige te monteren
– Doorlaat van DN80 tot en met DN 800
– Multi poort configuratie
– Tot 50% lichter dan vergelijkbare conventionele 3-weg ventielen
– Huismateriaal: EN-GJS-400, leverbaar in DN 80 – DN 800
– Huismateriaal: AISI 316 leverbaar in DN 100 – DN 800
– Ook als tweeweg ventiel leverbaar.
